EMC设计关键要点知多少？储能电源EMC设计难点解析！

2023-07-14 18:54:43

　　储能电源EMC设计难点解析

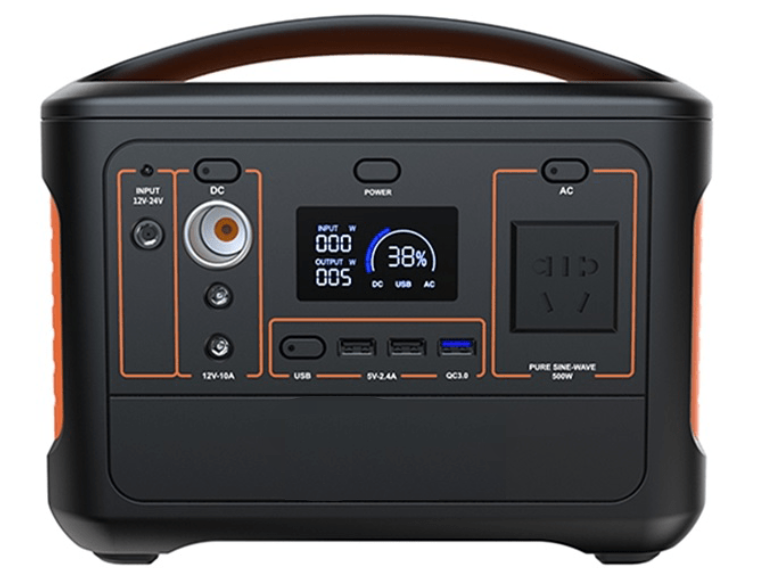

　　储能电源是新时代的产物，随着人们生活水平的不断提高，人们对各方面的要求也越来越高，储能电源正是如此，为了满足大家的出行要求，开发商便发明了这种便捷式储能电源，下面我们就来看看储能电源是干什么的?它有哪些主要用途?

　　市面上，几乎所有的储能产品无法满足EMC的EMI CLASS B中的RE,CE要求，那么要满足CLASSB RE，我们应该怎么做呢?


　　1. 结构EMC设计

　　1.1是否有足够空间安排，逻辑电路，滤波电路，屏蔽与隔离

　　1.2怎么样同时满足emc，可靠性，安规，等品质要求

　　2.原理图EMC设计

　　2.1是否能针对重点电路进行多级滤波

　　2.2是否要考虑EMC设计不确定性

　　2.3 PFC电路设计，接口滤波设计，时钟电路设计

　　3.PCB EMC设计

　　3.1层叠EMC设计，是否可以采用多层板?走线是否可以埋在内层，或者关键走线是否可以埋在内层?

　　3.2PCB走线设计，大电流走线尽量宽减少导电电感，大电流环路尽量缩小而埋在内层

　　3.2滤波电路设计，主要前后隔离，与空间耦合要素

　　4.线缆EMC设计

　　4.1关键信号电缆采用屏蔽，并双端接地

　　4.2线缆的磁环要主要选型及安装

　　5.组件EMC设计

　　5.1变压器屏蔽设计，接地设计，隔离谁

　　5.2功率器件屏蔽设计，接地设计，隔离设计

　　5.3共模电感选型，差模电感选型，XY电容选型
